汽车制造中，钢管（常用于座椅骨架、底盘结构件、排气系统、防撞梁等）的冲孔工艺对精度、效率和柔性化要求极高。“定制化模具支持复杂孔型” 正是满足这些需求的核心解决方案。

以下是对该设备及技术的详细解读：

一、 核心挑战：为什么需要定制化模具？

汽车用钢管冲孔面临独特挑战：

孔型复杂：不再是简单的圆孔。包括长圆孔、异形孔、多个相交孔、三维曲面上的孔等，以满足轻量化、结构加强、管线穿越或装配需求。

精度要求高：孔的位置度、尺寸精度直接影响后续总成装配的匹配度和车身精度。

材料与管型多样：涉及不同强度的高强钢、合金钢，以及圆管、方管、矩形管乃至变截面管。

生产效率：汽车批量生产要求高速、稳定的节拍。

柔性化需求：同一生产线可能需生产不同车型的构件，要求快速换模。

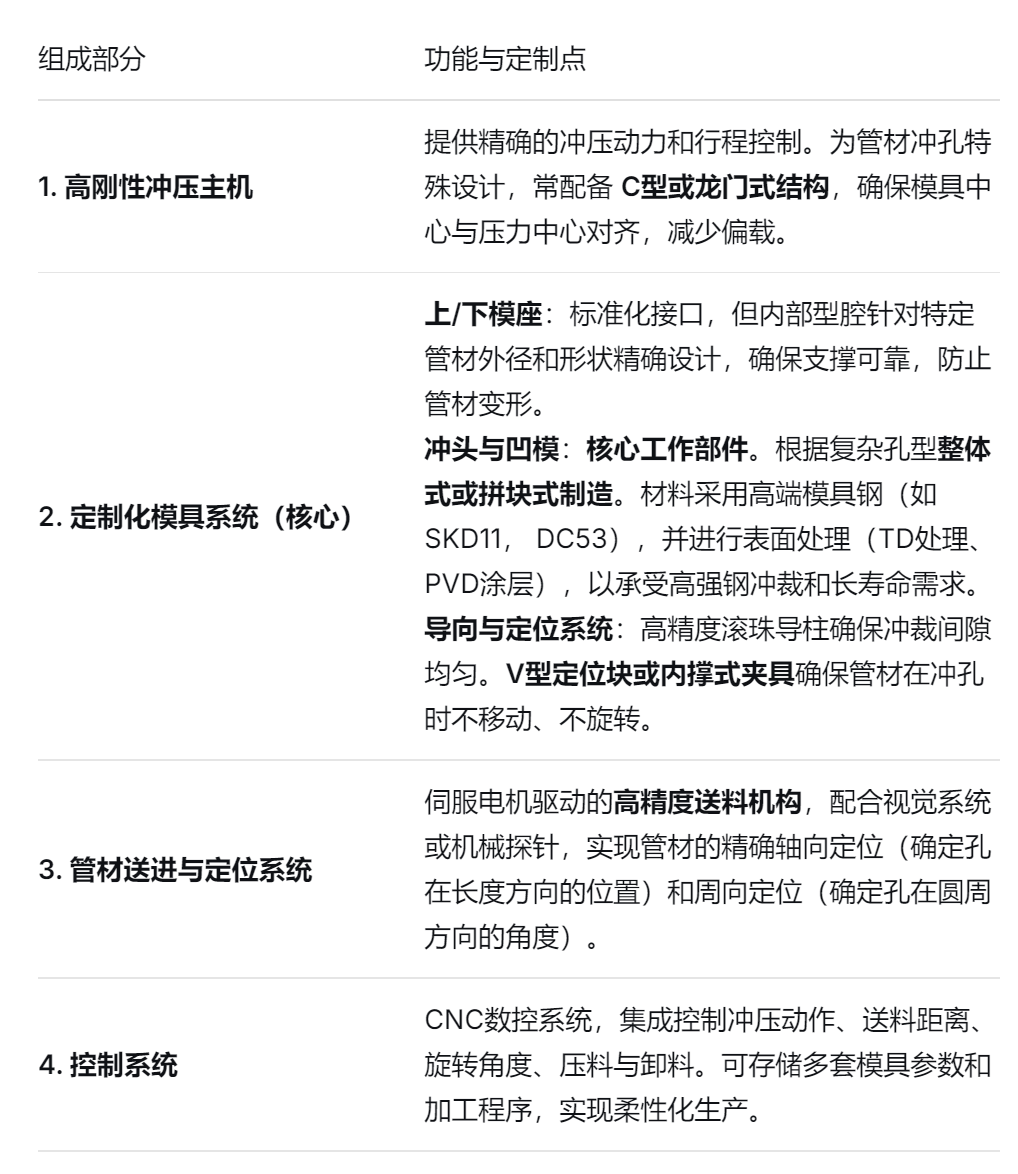

二、 定制化模具冲孔设备的系统构成

一套完整的解决方案不仅是模具，而是一个集成系统：

三、 定制化模具如何支持“复杂孔型”？

这是技术的精髓所在，主要体现在模具的设计与制造上：

异形孔的整体冲裁：

一次性成形：对于长圆孔、多边形孔等，将冲头和凹模刀口直接加工成目标孔型，一次冲压完成。这保证了孔型轮廓的完整性和高精度，无接点毛刺。

优势：效率高，质量好。适用于不变换的批量生产。

拼块式组合模具：

应对超复杂孔型或变更：将冲头或凹模分成多个拼块。通过更换或调整部分拼块，即可在基础模具上实现不同孔型的变体，提高了模具的通用性和灵活性，降低总成本。

多工步顺序冲裁：

在单台设备上，通过配置多组模具站或可转位模具，管材在送进过程中，依次在不同位置冲出不同形状或大小的孔。这可以在不更换模具的情况下，在一根管上加工出复杂的孔型组合。

三维冲孔（斜冲）技术：

对于在管材曲面（非平面）上冲孔，定制模具配备带角度的斜楔机构或摆动式冲头，使冲压方向始终垂直于该点的管材表面，保证冲孔质量并避免局部变形。

激光与冲孔复合：

在高度定制化、小批量场景下，采用“冲孔为主，激光为辅”的策略。模具负责标准化和主要孔型，对于极端复杂或临时的孔型，由集成在同一设备上的激光切割头完成。这是更高级别的柔性化方案。

四、 带来的核心价值

质量与一致性：定制模具确保了复杂孔型的尺寸精度和边缘质量（毛刺小），满足汽车安全件的严苛标准。

效率：相比激光切割或钻孔，机械冲孔的速度快数十倍，非常适合大规模生产。

成本可控：在大批量生产中，单件成本远低于纯激光加工。模具寿命长，维护成本相对固定。

工艺可靠性：过程稳定，受材料反射率、厚度变化影响小。

实现设计自由：使汽车设计师可以大胆采用具有复杂孔型的结构管件，实现结构优化与轻量化。

总结

汽车制造用钢管冲孔设备中的 “定制化模具”，已经超越了传统冲压的概念，它是一门集精MI机械设计、材料科学、数控技术于一体的综合性工艺。

其发展正朝着 “高精度、高寿命、模块化、智能化” 的方向演进。通过与机器人、在线检测、MES系统的集成，定制化模具冲孔设备正成为汽车智能制造生产线中，保证质量、效率与柔性平衡的关键节点。它让复杂的孔型加工从“挑战”变为稳定可靠的“标准工艺”，有力支撑了汽车工业的持续创新。
