角钢冲孔模具在工作时承受着极高的冲击载荷和剧烈摩擦，选材不当或热处理工艺缺陷往往会导致模具早期失效（崩刃、磨损、断裂）。针对你的需求，我结合失效形式和当前行业内成熟的技术方案，梳理了一套从“选材”到“工艺优化”的系统性提升策略。

一、根据生产批量选材：经济性与耐用性的平衡

角钢冲孔模具的选材，首先要看你的生产规模。不同批量的生产，对应的更优选材方案完全不同：

小批量、多品种

推荐材料：Cr12MoV、Cr12

核心性能：高耐磨、高淬透性、微变形

适用场景与优势：通用性强，成本可控。模具制造简单，适合频繁换模的场景。

中大批量、高负荷

推荐材料：LD (7Cr7Mo2V2Si) 、 D2

核心性能：强韧性配合好，抗断裂能力突出

适用场景与优势：LD是国内主流优选，综合性能优异；D2（类似Cr12Mo1V1）耐磨性更优，适合表面质量要求高的产品。

超高强度、重载

推荐材料：H13 (4Cr5MoSiV1) 、 3Cr2W8V

核心性能：高温强度高、热稳定性好

适用场景与优势：适合角钢强度极高（如高强钢）或对韧性有高要求的工况，但需配合表面强化处理。

二、从“源头”到“工艺”的全流程寿命提升策略

选对材料只是第YI步，真正决定模具寿命的是从炼钢到热处理的每一个细节。

1. 源头控制：优选冶金质量

模具钢材的内部纯净度直接影响寿命。

选择：建议优选电渣重熔钢。与普通电炉钢相比，电渣重熔能降低钢中的硫含量和非金属夹杂物，使碳化物分布更均匀，从而大幅提升模具的抗崩刃能力和寿命稳定性。对于LD、Cr12MoV等材料，这一点尤为关键。

2. 核心环节：优化热处理工艺

热处理是赋予模具性能的灵魂工序。

真空热处理：强烈建议采用真空炉淬火。相比盐浴炉，真空热处理能完全避免表面脱碳和氧化，表面光洁度高，变形可控，是保证模具寿命的基础。

工艺参数：

Cr12MoV：推荐采用 低温淬火 + 高温回火工艺（如1020-1040℃淬火，520℃多次回火），在保证高硬度的同时，提升韧性。

LD钢：通常采用 1120-1150℃淬火 + 550-570℃多次回火，以获得更好的强韧性配合。

深冷处理：在淬火后回火前增加 -120℃至-196℃的深冷处理，可促使残余奥氏体向马氏体转变，并析出超细碳化物。实践表明，深冷处理可使模具尺寸更稳定，耐磨性提升20%-30%。

3. 表面强化：突破限制

当常规热处理达到瓶颈时，表面处理是进一步提升寿命的有效手段。

TD覆层处理：在模具表面形成一层碳化钒（VC）覆层，硬度高达3200-3800HV。对于因严重磨损导致失效的冲孔凸模，TD处理可使寿命提高5-10倍甚至更高，特别适合大批量生产。

PVD/TiN涂层：物理气相沉积氮化钛涂层，硬度约2000-2500HV，摩擦系数低，能有效解决粘着磨损问题，且处理温度低（<500℃），模具变形小。

4. 结构优化与应力消除

有限元分析：在设计阶段，利用有限元分析（如ANSYS Workbench）模拟冲裁过程，找出应力集中区，优化模具的过渡圆角（R角），避免尖角导致的早期断裂。

去应力回火：在粗加工后、精加工前，增加一道 去应力回火工序，消除机加工产生的内应力，可减少热处理变形和开裂风险。

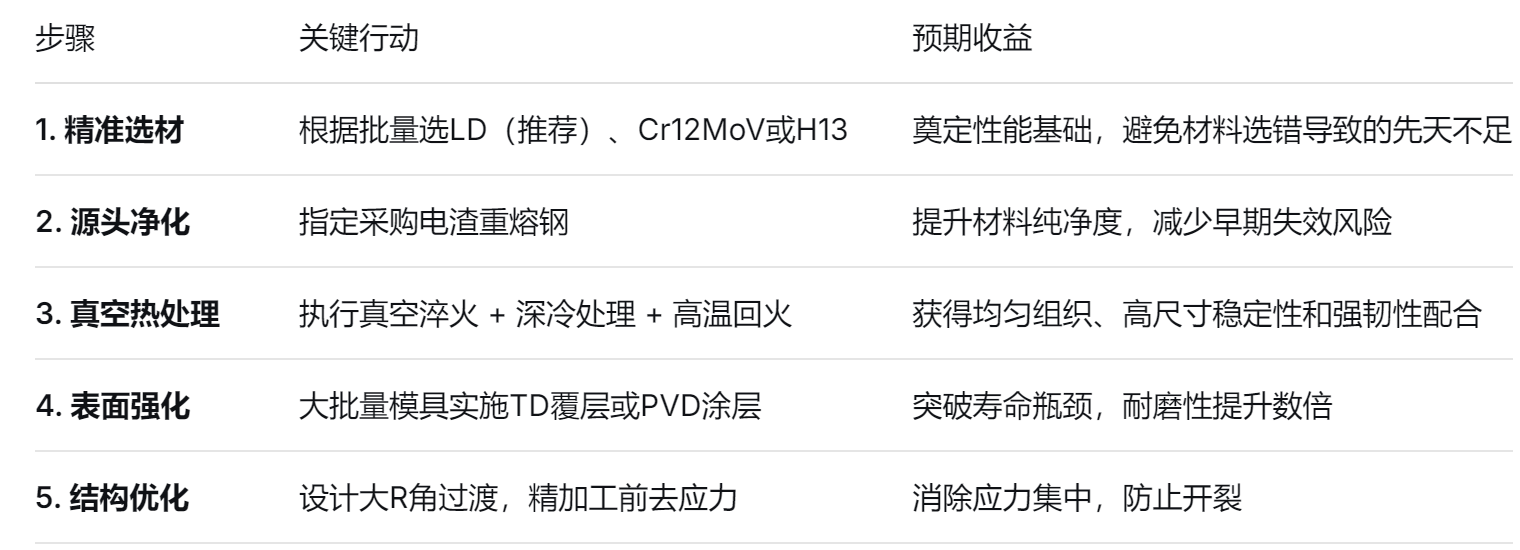

三、总结：一套可落地的执行框架
