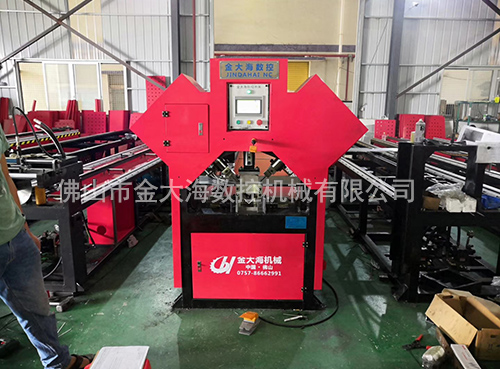

在角钢冲孔机上加工斜面孔（即孔的中心线与角钢表面不垂直，或孔位于角钢的斜面/弯曲过渡区），要实现自动翻转与准确定位，通常需要集成机械翻转机构、多轴伺服定位系统以及智能角度控制三大模块。以下是具体的实现方案：

1. 自动翻转的核心机构：气动/液压翻转夹具

角钢冲孔的传统难点在于：冲完一面后，需要人工翻转到另一面或斜向位置。自动化方案如下：

回转式夹爪：在冲孔工位两侧安装可旋转的夹紧臂。当需要加工斜面时，夹爪先夹紧角钢的一个翼面，然后通过伺服电机或摆动气缸驱动整个夹爪旋转预设角度（例如45°、60°），使角钢的另一翼面或棱线对准冲头。

双面冲孔集成：高端机型会采用C型翻转架——角钢被固定在翻转架内，翻转架绕自身轴线旋转，实现从0°到90°甚至-45°的任意角度停留。这样无需重新装夹，一次定位可完成多面斜孔加工。

2. 准确定位系统：应对斜面特征

斜面孔的定位难点在于冲头与斜面的接触点会发生偏移（因为斜面不是水平面）。

激光/视觉测距补偿：

在冲孔前，通过激光位移传感器扫描角钢的斜面起点和终点，计算出斜面的实际倾角和厚度变化。

控制系统（PLC或CNC）根据该数据动态调整冲头的下止点位置——对于较陡的斜面，冲头需要更深的行程才能穿透。

X/Y/Z三轴伺服进给：

角钢由送料夹钳夹持，沿X轴（长度方向）移动至孔位。

冲头或模具可沿Y轴（横向）移动，以适应角钢翼宽的变化。

Z轴（高度）由冲头行程控制。对于斜面孔，实际上冲头需要垂直下冲，但工件被翻转倾斜——此时系统通过模内导向块来保证冲头始终垂直于被冲表面（即使表面倾斜）。

3. 斜面孔的特殊模具设计

这是实现高质量斜面孔的关键。普通冲孔模具在斜面上会打滑或导致孔变形。

斜楔模具：将冲头的垂直运动通过斜面滑块转换为倾斜运动。这样工件无需翻转，冲头自身倾斜5°-30°去冲孔。但这种方式结构复杂，适用于特定角度。

可调凹模座：在翻转机构定位后，凹模（下模）会通过弹簧浮动机构自动贴合角钢的内斜面，避免冲孔时角钢被压瘪或产生毛刺。

4. 工作流程（以加工角钢外侧面45°斜孔为例）

上料与基准定位：角钢被送入，侧靠挡板确定长度零点，底面由V型块支撑。

第1面孔加工：冲头垂直下冲，加工第1个直孔。

自动翻转：夹爪松开，翻转气缸驱动角钢绕其纵轴旋转45°，然后夹紧。

斜面位置感知：传感器检测角钢棱线位置，确认翻转角度到位（误差±0.5°以内）。

动态补偿定位：系统根据斜面几何模型，自动计算冲头需要下移的额外深度（例如比平面孔多3mm），并调整X/Y轴使孔位于斜面中心。

冲孔：冲头缓慢接触斜面（采用斜口冲头，避免侧向滑移），完成冲孔。

复位：翻转机构回零，准备下一段加工。

5. 实现高精度定位的辅助技术

编码器+机械抱闸：翻转轴末端安装值编码器，实时反馈角度；气动抱闸在翻转到位后锁死，防止冲孔时的反冲击力导致角度偏移。

硬限位块：对于常用角度（如45°、60°），除了传感器，还设置可调节的机械硬挡块，确保长期重复精度。

软件模拟：现代冲孔机的控制系统内置角钢斜面展开算法——操作员只需输入“距端头100mm、45°斜孔、孔径12mm”，系统自动计算翻转角度和冲头行程。
