角钢加工设备要适应不同规格的非标角钢，核心挑战在于：非标角钢的尺寸（边长、厚度、圆弧半径、扭曲度）和材质（Q235B、Q355B、不锈钢等）变化范围广，远超出标准角钢（如GB/T 706-2016）的范畴。传统针对单一规格设计的专机（如单冲孔机、单剪切机）难以应对。

要实现高适应性，设备需要从机械结构、控制系统、模具快换、工艺参数四个层面进行模块化设计。以下是具体技术路径和实施要点：

一、机械结构的柔性化设计

这是适应非标规格的基础。核心是让设备的“通道”和“夹持”能力可调，而不是固定不变。

送料与定位系统

传统设计的局限：只能夹持特定边宽（如63mm），且接触面为平面，无法可靠夹持大圆弧或扭曲的非标角钢。

适应非标角钢的柔性设计：可调宽/成V形夹持：夹持宽度可电动/手动调节，以适应不同边宽（35mm-200mm）。夹爪设计成弹性V形块或多点浮动夹持，自动适应角钢内角的实际圆弧。

实现方式：伺服电机驱动的宽范围夹具；夹块采用聚氨酯+硬质合金组合，防止打滑且不伤工件。

加工执行机构

传统设计的局限：固定式冲头/模具，只能加工标准90°角内侧。

适应非标角钢的柔性设计：可旋转/摆动加工头：针对非标角钢（如不等边、钝角>90°）的冲孔、打钢印等操作，加工头可沿角钢轴向旋转±45° 或 沿角钢截面方向摆动，确保冲头始终垂直于被加工面。

实现方式：C形或U形机架，内部集成旋转分度台；冲孔单元可独立偏转。

材料输送通道

传统设计的局限：固定高度的托料架，对过厚或尺寸变异大的角钢，输送不平稳。

适应非标角钢的柔性设计：可动式侧托辊与自适应高度支撑：采用气动升降托辊，通过传感器检测角钢底面高度，自动调整支撑轮位置，保证角钢中心线与设备加工中心线重合。

实现方式：多点激光测距传感器 + 比例阀控制的气缸。

二、 通用型模具与快换系统

非标角钢棘手的问题在于：其圆角半径、内外角角度、厚度都可能不符合标准模数。重新定制模具成本高、周期长。

柔性冲孔/剪切模具 (Flexible Die)

技术点1：无级调节模孔。采用可更换模芯套结构：一个模座内可安装不同尺寸的圆形或长圆孔模芯（如Φ9-Φ26mm），通过快拆螺杆与定位销实现2分钟内换模。甚至可开发旋转式多工位模盘，预装6-8种常用模芯，生产时自动切换。

技术点2：自适应剪切间隙。剪切非标角钢时，刀片间隙需随材料厚度动态调整。设备应具备电动调隙功能，根据输入的厚度值或通过材料传感器反馈，自动减小或增大上下刀片之间的间隙（通常为板厚的8%-12%），避免剪切毛刺或啃伤。

快换标准接口 (SME/快换板)

所有模具、夹具、压料板均采用统一的快换接口（如零点定位系统、Erowa或AMF标准接口）。更换产品规格时，操作员只需旋开一个手柄或按动按钮，即可整体取出/装入模具单元，配合离线调模（在设备外预先装好下一任务的模具），使换模时间从小时级压缩到5分钟以内。

三、 控制系统：数字化配方管理与智能补偿

设备硬件柔性是“骨架”，控制系统则是“大脑”，实现不同规格间的无缝切换。

产品规格库 (Recipe Management)：HMI（人机界面）上建立非标角钢的数字化档案，存储参数包括：边长(A/B)、厚度(t)、内角半径(r)、长度(L)、材质类型、送料速度、冲压力、以及各加工位置的坐标偏移值。操作员只需选择产品型号或扫描工件上的二维码，设备自动加载所有参数。

加工路径智能补偿：由于非标角钢常有扭曲、镰刀弯（侧向弯曲），简单按坐标编程会导致加工位置偏差。

在线激光扫描：在送料口前端安装2D/3D激光轮廓传感器，实时扫描角钢的截面轮廓和纵向弯曲度。

实时补偿算法：PLC（可编程逻辑控制器）或运动控制器接收传感器数据，动态修正每个冲孔点的X/Y坐标和加工深度。例如，检测到角钢向左弯曲2mm，则下一孔的冲压位置自动向右偏移2mm。

压力与行程自适应：对于厚度不均或材质偏硬（如不锈钢）的非标角钢，传统设备容易过载或压痕过深。采用伺服电动缸或比例液压系统，可实时监控加工力，自动调整冲压行程（例如以接触工件后压力达到设定值作为行程终点，而非固定位置），防止损坏工件或模具。

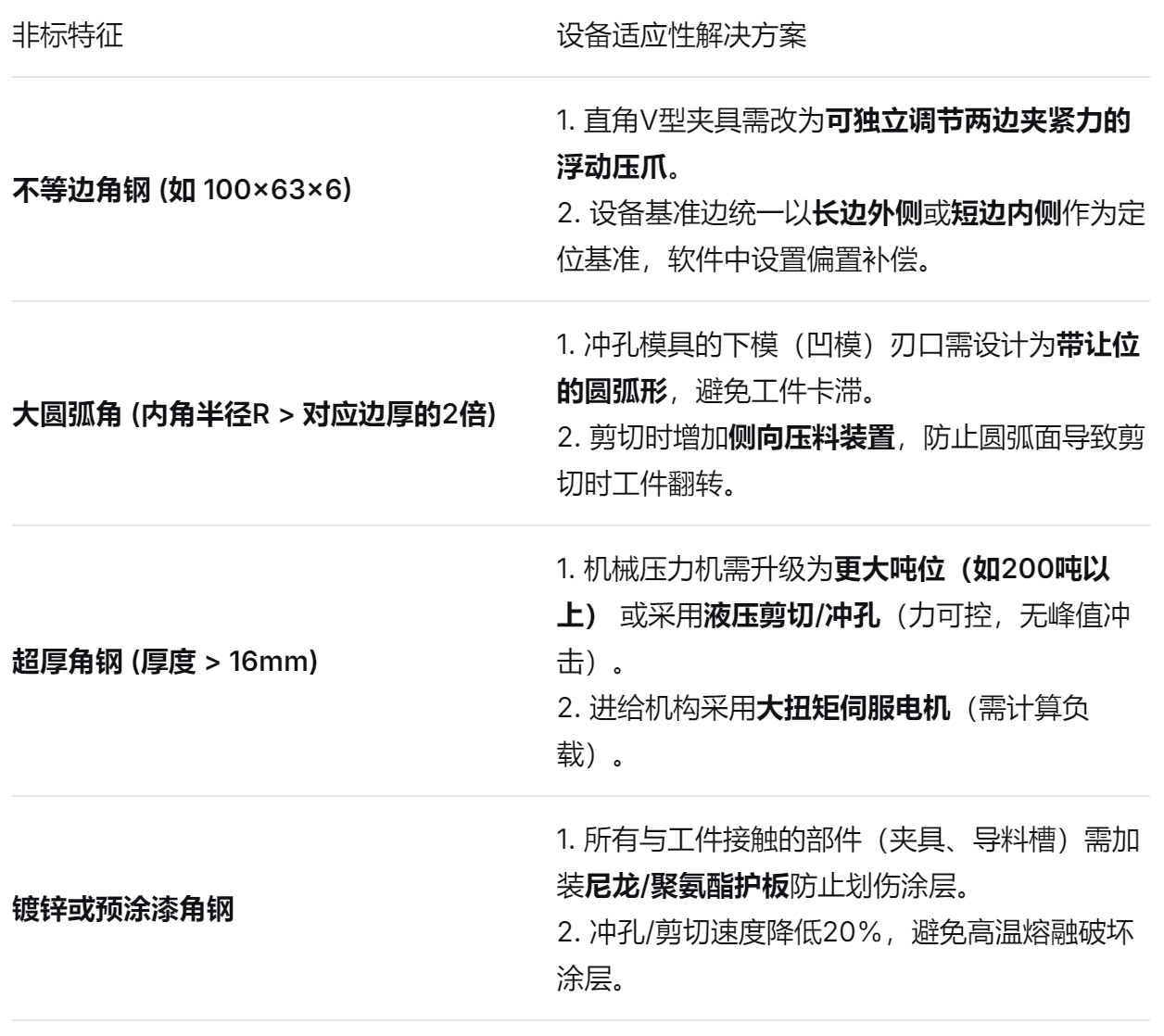

四、 非标角钢的适应性解决方案举例

五、 设备选型与配置建议

如果您需要购买或改造设备以适应非标角钢，按适应性从低到高推荐：

经济型方案：数控角钢冲孔/剪切线 + 手动调节

适合规格变化较少（<10种）、批量较大的场景。

配置可调式V型钳口、手动更换模具、双轴数控送料。

缺点：换规格时需人工调机（约30分钟），对扭曲、弧形角钢适应差。

推荐方案：柔性数控角钢加工中心 (柔性制造单元 FMC)

适合规格多变（>50种）、中小批量、高精度要求的制造企业（如铁塔、货架、幕墙龙骨厂）。

必备配置清单：

液压或全伺服驱动的冲孔/剪切单元。

自动模库（至少8工位旋转模盘）。

激光轮廓扫描系统（速度≥200点/秒）。

带配方管理的CNC（计算机数控）系统（例如FANUC 0i或Siemens 828D定制化界面）。

电动调隙剪切刀片。

效益：换规格时间<2分钟，单件加工精度±0.5mm，对扭曲度≤3mm/m的角钢无需校直即可加工。

高端方案：机器人工作站 + 视觉引导

针对极度不规则、或大型超长（>12米）的非标角钢。

机器人抓取角钢，配合3D视觉识别位置和姿态，进行移动式冲孔、等离子切割或焊接。适应性高，但成本和技术门槛也高。
