数控角钢冲孔机作为钢结构加工的核心设备，其精度直接决定了角钢连接件的装配精度与结构稳定性（如幕墙龙骨、电力支架等场景，孔径偏差超 0.1mm 即可能导致装配卡顿）。精度偏差主要源于机械结构误差、电气控制系统漂移、工艺参数不匹配三大类，需通过 “源头控制 - 过程校准 - 动态优化” 的全流程策略实现精度提升，具体方案如下：

一、精度影响因素的核心排查（先定位再优化）

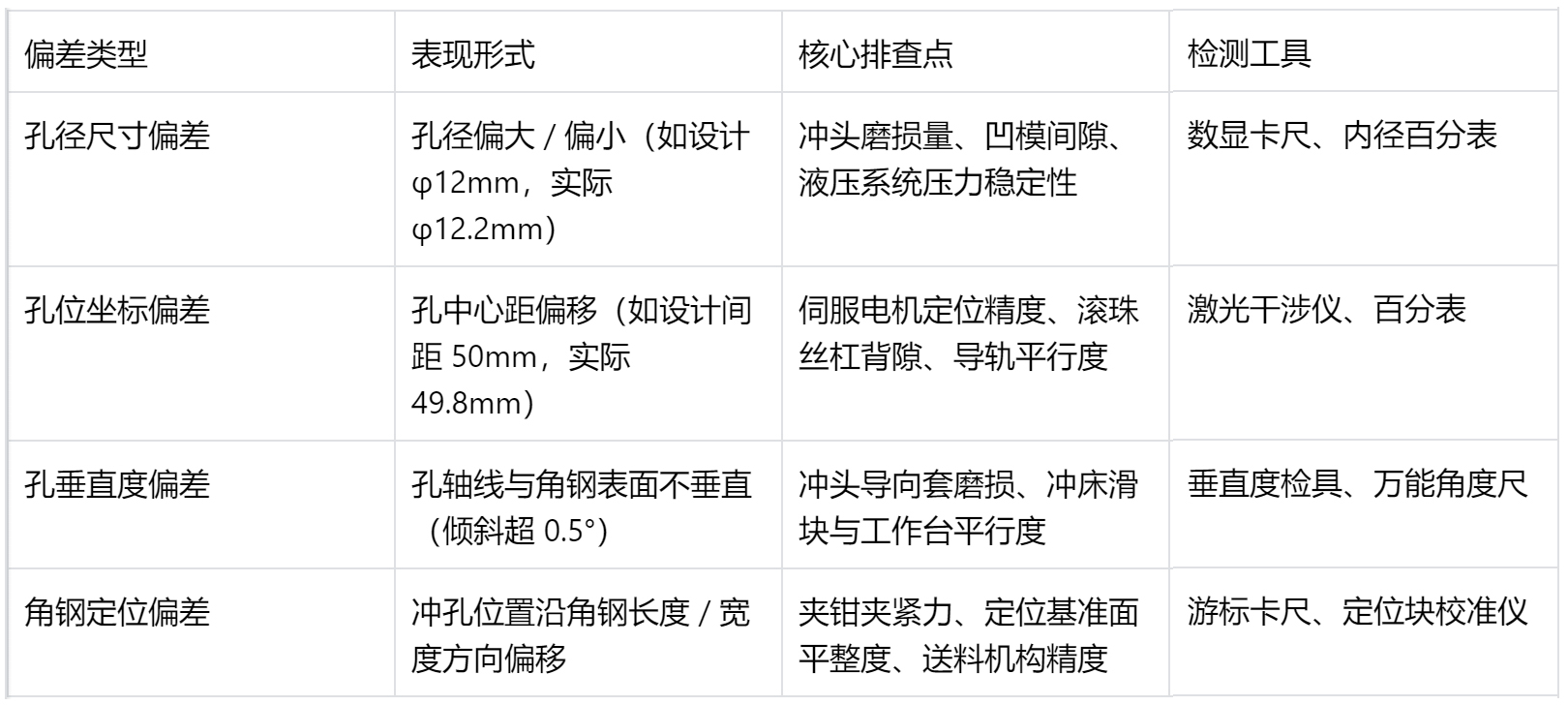

在制定优化方案前，需先通过 “检测 - 分析 - 溯源” 明确精度偏差的具体来源，常见问题及排查方法如下：

二、机械结构层面的精度控制（基础保障）

机械结构是精度的 “硬件基础”，需从关键部件的选型、安装、维护三方面控制误差，重点解决 “刚性不足、磨损超限、装配偏差” 问题：

1. 核心部件的精度升级与选型

冲头与凹模：控制孔径误差的关键

选用高速钢（HSS）或硬质合金材质冲头（比普通碳钢耐磨性提升 3-5 倍），根据角钢厚度匹配凹模间隙（如厚度 5mm 的 Q235 角钢，间隙建议 0.3-0.5mm，间隙过大易导致孔径偏大、毛刺增多，过小则加剧冲头磨损）。

建立 “冲头磨损台账”，当冲头直径磨损超 0.1mm（或冲孔毛刺高度超 0.2mm）时，立即更换，避免误差累积。

传动系统：解决孔位坐标偏差

滚珠丝杠选用C3 级精度（定位误差≤0.015mm/m） ，并加装预紧螺母，消除丝杠背隙（背隙超 0.02mm 时需调整预紧力或更换丝杠）；导轨选用线性导轨（比滑动导轨定位精度提升 2 倍），安装时用激光干涉仪校准平行度（偏差≤0.005mm/m）。

伺服电机选用17 位值编码器（比增量式编码器定位精度提升 1 个数量级），确保送料、冲孔动作的位置反馈无延迟。

夹紧与定位机构：控制角钢偏移

夹钳采用双气缸驱动（单气缸易因受力不均导致角钢偏移），夹紧力根据角钢规格调节（如 50×50×5 角钢，夹紧力建议 8-10kN，可通过压力传感器实时监测）；定位基准面采用淬火处理（硬度 HRC50 以上） ，定期用平板校准平整度（偏差≤0.01mm/100mm）。

2. 机械装配与维护的精度保障

安装时遵循 “先粗调后精调” 原则：先固定床身（用水平仪校准水平度，偏差≤0.02mm/m），再校准传动系统、夹紧机构，用试冲件（如标准角钢）验证精度，直至孔径、孔位偏差符合要求（如 GB/T 1231 标准中，A 级精度角钢冲孔孔径偏差≤±0.1mm）。

建立 “月度维护清单”：清洁导轨、丝杠并加注专用润滑脂（如锂基润滑脂），检查冲头导向套间隙（超 0.05mm 时更换），紧固传动系统螺栓（防止松动导致定位漂移）。

三、电气控制系统的精度优化（动态校准）

电气系统是精度的 “软件核心”，需通过参数校准、算法优化解决 “定位漂移、响应滞后” 问题，实现动态精度补偿：

1. 定位精度的校准与补偿

激光干涉仪校准：消除系统误差

每季度用激光干涉仪检测设备的定位精度（包括单轴定位误差、重复定位误差），根据检测数据在数控系统中设置 “误差补偿参数”—— 例如，若 X 轴在 500mm 位置存在 - 0.03mm 偏差，可在系统中录入补偿值 + 0.03mm，实现实时修正。

对于长期使用的设备（如运行超 1000 小时），需额外校准 “温度补偿”：因环境温度变化（如夏季车间温度升高 5℃，丝杠热胀冷缩会导致 0.02mm/m 的偏差），可在系统中预设温度 - 误差曲线，自动补偿温度带来的偏差。

伺服参数优化：提升响应速度

在数控系统中调整伺服电机的 “位置环增益”“速度环增益”（如 FANUC 系统中，位置环增益设为 3000-5000rpm/sec，速度环增益设为 50-80Hz），减少定位超调（超调量需控制在 0.01mm 以内）；启用 “前馈控制” 功能，提前预判送料位置，避免因惯性导致的孔位滞后偏差。

2. 冲孔动作的协同控制

采用 “冲压 - 送料协同算法”：避免冲孔时送料机构的振动干扰 —— 例如，设置 “冲孔延时”（冲头接触角钢后，延迟 0.1-0.2 秒再启动送料动作），防止冲压力传导至传动系统导致定位偏移。

加装 “压力传感器 + 位移传感器”：实时监测冲头的冲压压力（压力波动超 ±5% 时报警）和位移量，若压力异常（如突然增大，可能是冲头卡住），系统自动停机，避免因过载导致机械变形、精度失效。

四、工艺参数的匹配与优化（适配不同工况）

不同规格的角钢（如厚度 3-10mm、材质 Q235/Q355）需匹配不同的工艺参数，否则易因参数不当导致精度偏差，具体优化方向如下：

1. 冲孔速度与压力的匹配

遵循 “厚料慢冲、薄料快冲” 原则：例如，5mm 厚角钢冲孔速度设为 20-30mm/s，10mm 厚角钢设为 10-15mm/s（速度过快易导致冲头受力不均，孔径偏大；过慢则效率低、角钢易变形）。

冲压压力根据角钢材质调整：Q235 角钢（抗拉强度 375-500MPa）压力设为 15-20kN/mm²，Q355 角钢（抗拉强度 470-630MPa）压力设为 20-25kN/mm²，压力不足会导致冲孔不彻底（孔边有粘连），压力过大则加剧冲头磨损。

2. 角钢预处理与定位辅助

预处理：对于弯曲、变形的角钢，先通过 “校直机” 校直（直线度偏差≤0.5mm/m），再进行冲孔，避免因角钢本身变形导致定位偏差。

定位辅助：对于批量加工的角钢，采用 “工装夹具 + 基准块” 定位（如在工作台上设置固定基准销，角钢靠紧基准销后再夹紧），减少人工定位的误差（人工定位误差可达 0.5mm，工装定位可控制在 0.1mm 以内）。

五、精度验收与持续改进（闭环管理）

1. 精度验收标准与检测方法

按GB/T 22562-2022《数控冲床 精度检验》 执行验收：

孔径精度：用内径百分表检测 3 个不同位置的孔径，偏差需≤±0.1mm；

孔位中心距精度：用游标卡尺检测相邻孔、首尾孔的中心距，偏差需≤±0.15mm/m；

垂直度：用垂直度检具检测孔轴线与角钢表面的夹角，偏差需≤0.5°；

重复定位精度：连续冲孔 10 次，检测同一孔位的偏差，ZUI大值需≤0.05mm。

2. 持续改进机制

建立 “精度异常台账”：记录每次精度偏差的时间、工况（如加工角钢规格、工艺参数）、偏差值，分析根本原因（如某次偏差是因冲头磨损，下次则提前更换周期）。

定期（每半年）开展 “精度优化评审”：结合生产数据（如合格率、返工率），评估现有方案的有效性，若某类角钢的冲孔合格率低于 99%，需重新调整工艺参数或升级机械部件（如更换更高精度的伺服电机）。
