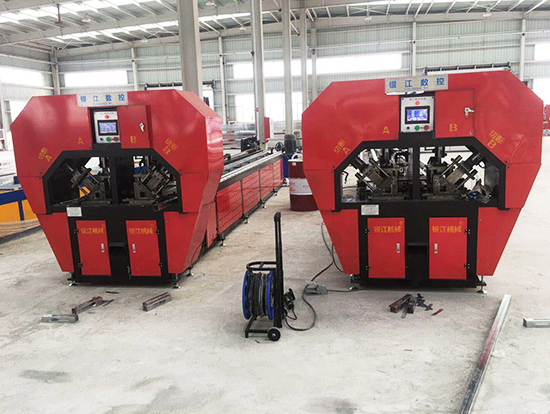

传统角钢冲孔机的痛点

在引入激光定位之前，角钢冲孔的定位主要依赖：

机械挡板： 需要人工手动调整，精度低，换型速度慢，容易因人为因素产生误差。

人工画线/目测： 完全依赖操作工的经验和视力，效率低下，废品率高，无法实现批量一致性生产。

这些方法已成为生产效率和自动化水平提升的主要瓶颈。

激光定位技术的创新应用模式

激光定位技术的核心是将数字化的加工图纸“投射”到实物工件上，实现虚拟信息与物理世界的准确叠加。具体创新应用体现在以下几个方面：

1. 高精度视觉引导与对刀

技术实现： 在冲孔机头附近安装高精度激光发射器，发射出十字形或点状激光线。这些激光线在角钢表面形成清晰的光标。

创新点：

替代机械基准： 操作员无需再使用卷尺等工具寻找基准点。只需将角钢的端头或边缘与激光线对齐，即可完成快速、准确的初始定位。

实时坐标校正： 系统能够将激光光标在角钢上的实际位置反馈给数控系统，自动补偿角钢放置的微小偏差，实现“智能对刀”，确保冲孔位置的准确。

2. 加工轨迹的实时投影与预览

技术实现： 利用多组激光器或扫描振镜系统，将整个角钢上所有待冲孔的位置、孔径、甚至加工顺序，以光点的形式直接投射在角钢表面。

创新点：

“所见即所得”： 在按下启动按钮前，操作员可以直观地看到完整的加工结果预览。这相当于一次虚拟加工，极大地避免了因程序错误导致的批量废品。

错误预警： 如果投影图案与角钢上的标记（如已有的孔、焊缝）不匹配，操作员能立即发现，中断加工并检查程序或工件，起到防错作用。

3. 结合机器视觉的自动纠偏与补偿

技术实现： 这是更高级的创新应用。系统不仅投射激光，还集成高分辨率摄像头。激光用于投射基准图案，摄像头则实时捕捉角钢的实际边缘、已有孔位或特定标记的图像。

创新点：

自动识别与定位： 系统通过图像处理算法，自动识别角钢的准确位置和角度，无需人工对刀。

动态补偿： 即使在加工过程中角钢因应力释放或振动产生微小变形，系统也能通过实时图像检测到位置变化，并动态调整冲孔坐标，确保每个孔都打在正确位置上。这对于长尺寸角钢的加工至关重要。

4. 人机交互与操作简化

技术实现： 激光投影与触摸屏控制界面相结合。

创新点：

直观的操作指导： 激光投影可以指示下一步操作，例如“请放置角钢至此区域”、“请紧固夹具”等，引导操作员完成准备工作，降低了对操作员技能的要求。

快速换型： 更换加工程序时，激光投影图案瞬间切换，无需更换任何物理模具或挡板，实现了“一秒换模”，特别适合小批量、多品种的柔性生产。

激光定位技术在角钢冲孔机中的应用，远不止是简单地将“尺子”换成“光尺”。它是一个将数控信息可视化、将加工过程前置化、将定位操作自动化的系统性创新。这项技术成功地打通了从数字图纸到物理成品之间的“ZUI后一厘米”，使角钢冲孔加工变得更加智能和可靠，是钢结构、铁塔、桥梁、机柜等行业实现智能制造升级的关键技术之一。
