针对槽钢冲孔机这类重型机械的远程协助，相比通用设备，挑战更大。因为这类设备涉及高压液压系统、大电流电气控制以及机械结构卡滞，且通常处于嘈杂、网络信号可能不佳的工地或钢结构加工厂。

工程师通过手机远程协助解决槽钢冲孔机故障时，不能仅仅依赖“指挥”，必须建立一套以安全锁定为核心、以视觉诊断为基础、以参数验证为手段的特殊流程。

以下是针对槽钢冲孔机的专业远程协助方案：

一、 远程协助前的“双重安全锁”

槽钢冲孔机通常配备液压站（压力可达20-30MPa）和三相380V电机。在远程指挥前，工程师必须通过手机强制现场人员完成以下操作，并视频确认，否则严禁进入下一步：

急停与断电：要求现场人员拍下“急停按钮”按下状态的照片，并拍摄隔离开关或断路器手柄打到“OFF”位置的视频。对于液压系统，如果怀疑高压泄漏，必须先泄压。

压力归零确认：如果是液压冲孔机，要求现场人员观察液压表指针是否归零。在未泄压前，严禁指导任何涉及油管、油缸的拆装。

二、 分系统视觉诊断（利用手机摄像头）

工程师通过视频通话，指导现场人员针对冲孔机的三大核心系统进行定向排查：

1. 液压系统（常见的动力源故障）

油位与颜色：指导拍摄油箱油位计。如果油位低于红线，需确认是否存在漏油；如果油液呈乳白色，说明进水乳化；如果发黑且有泡，说明油温过高或油质劣化。

异响定位：让现场人员将手机靠近液压站。工程师通过听手机麦克风传来的声音，判断是“电机嗡嗡声但不转”（可能缺相或电容问题）、“液压泵尖锐啸叫”（可能吸空或滤芯堵塞）还是“沉闷的撞击声”（可能阀芯卡滞）。

2. 电气控制系统（PLC/继电器/脚踏开关）

指示灯状态：槽钢冲孔机通常有PLC控制器或继电器模组。让现场人员拍摄控制柜内部指示灯的照片或视频。工程师通过观察哪个指示灯该亮未亮，或哪个报警灯常亮，快速定位是“无电源输入”“信号中断”还是“过载保护”。

脚踏开关检测：脚踏开关是故障高发点。指导现场人员拆下脚踏开关（断电状态下），用手机的微距模式拍摄触点烧蚀情况，或指导现场人员用万用表（通过视频看读数）测量通断。

3. 机械与模具系统（冲孔质量异常）

模具对中：如果冲孔出现毛刺大、冲头断裂，工程师让现场人员用手机从正上方和侧面45度角拍摄上模与下模的对中情况。通过画面判断冲头是否偏移、下模刃口是否崩刃或磨损。

废料排出：让现场人员拍摄下模座下方。如果废料堆积卡死，会导致冲孔阻力急剧增大，甚至顶坏油缸。

三、 核心排查策略：分步通电测试

在确认安全且完成初步诊断后，工程师利用手机实时指挥现场人员进行“分段测试”，以隔离故障点：

空载测试：

指令：要求现场人员将模具高度调松（或拆除模具），仅让设备空运行。

观察：通过视频观察油缸伸缩是否流畅。如果空载正常，说明问题出在模具或材料上；如果空载依然卡顿，说明是液压或阀组问题。

电磁阀手动顶杆测试：

对于液压系统，如果怀疑控制电路坏了但液压本身正常，工程师可以指导现场人员（在确保手和身体远离冲压区域的前提下）用内六角扳手或螺丝刀按压电磁阀的手动顶杆。

如果按下顶杆后油缸动作正常，说明电路没给电磁阀信号（查PLC输出或线路）；如果按下顶杆也不动，说明液压泵或阀体内部堵塞。

缺相与相序排查：

槽钢冲孔机电机不转或声音异常，常由缺相引起。工程师指导现场电工使用手机拍摄万用表测量的三相电压值（AB、AC、BC之间的电压），判断是否缺相。

如果是新接电的设备，指导检查相序保护器指示灯，排除电机反转导致的压力不足。

四、 应对非标与定制设备的难点

槽钢冲孔机多为非标自动化设备（尤其是建筑脚手架、光伏支架用的冲孔机），图纸往往不全。

利用手机“标记”反推原理：让现场人员拍摄控制柜内密密麻麻的继电器和线号管。工程师将照片放大，根据线号（如101、102）和继电器辅助触点，在手机相册里用标注功能手绘简易电路走向发回现场，指导短接测试。

参数恢复：如果是数控型（伺服电机送料），通过视频指导现场人员进入触摸屏的“后台参数”界面，核对“刀库偏置”“冲孔间距”“加减速时间”等参数是否被误改。

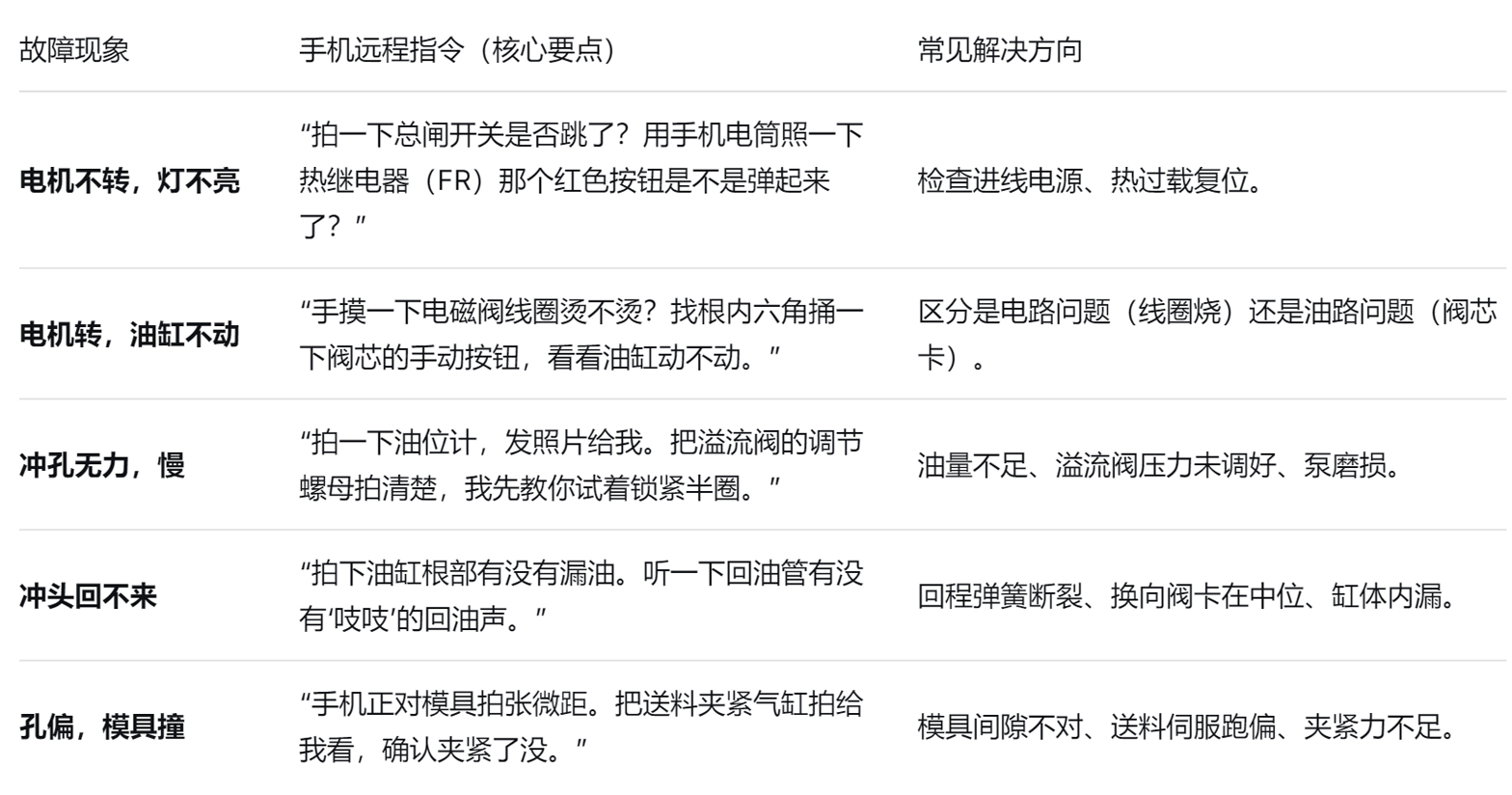

五、 针对典型故障的速查指令表

工程师可以根据现场人员反馈的现象，在手机上快速发送以下“标准化指令”让现场执行：

六、 远程无法解决的红线

槽钢冲孔机属于高风险设备，工程师通过手机远程协助时，必须守住以下红线，一旦触及必须停止远程指挥，要求等待现场人员：

高压油管鼓包或喷油：远程无法判断喷射方向，严禁远程指挥带压紧固。

大型模具拆装：动辄几十公斤甚至上百公斤的冲孔模具，涉及起重吊装，远程无法保证人员安全。

PLC程序刷写：如果确认是程序逻辑混乱或丢失，远程刷写风险极大（可能导致设备乱动作伤人），应要求厂家携带编程电缆到场处理。

主轴或油缸大修：涉及内部精MI配合件拆装，远程无法保证清洁度和安装精度。
